OT-315手動切管機

發布日期：2020-02-24瀏覽次數：761

315手動切管機

1、MC-315A手動切管機（金屬圓鋸機）
1、接通電源，調準轉動方向后，切斷總電源，加注2/3水箱濃度為1：10的乳化液。
2、安裝鋸片，使鋸齒尖方向與安全護蓋箭頭方向一致。
3、接通電源、氣源，打開電源開關，擰出緊急制動開關，關閉進刀調速氣閥（順時針方向）。
4、根據所需鋸切角度，先松開固定把手（7），轉動回轉座，使指針對準所要角度后，鎖緊固定把手。
5、調整鋸切行程：
踩一下腳踏開關（不可連踩兩次），讓機頭空載運行。將進刀調速氣閥稍微擰開一點（逆時針轉向），這時機頭慢慢下沉，直到鋸片可以切斷管材為止，把下行程螺栓往上擰到限位，然后微擰開進刀調速氣閥，使機頭動作慢上升，待升到管材上方10㎜后，再關閉氣閥，使機器停止上升，把上行程螺栓往下擰至限位。
6、試夾材料：
將管材放入夾鉗內，用手輪使夾鉗夾緊材料之后，退松半圈手輪，并鎖緊螺帽，再將管材至一邊夾塊內（以物件不被鋸切到為準），按下啟動開關試夾料是否被夾緊，否則在鋸切時會損壞鋸片。
7、檔尺安裝及管材試切：
按所需長度調整好限位擋板并固定，把管材變形或有毛邊的一頭伸入一面夾鉗，按下啟動開關或腳踏開關將其鋸切，觀看試切是否正常。

2、鋸片齒數選擇對照表：
單位：mm

鋸片外徑材料厚度	Φ250	Φ275	Φ300	Φ325	Φ350
0.6	280T	280T	320T	320T	350T
0.8	240T	280T	320T	320T	320T
1.0	220T	240T	280T	280T	320T
1.2	200T	220T	240T	240T	280T
1.4	180T	200T	220T	240T	240T
1.6	180T	200T	220T	220T	240T
2.0	150T	180T	200T	220T	240T
2.5	150T	180T	200T	200T	220T
3.0	120T	150T	180T	200T	200T
實心Φ19	120T	120T	128T	128T	150T
實心Φ22	120T	120T	128T	128T	150T
實心Φ25.4	90T	90T	110T	120T	128T
實心Φ38.1	80T	90T	100T	110T	120T
實心Φ50	60T	64T	80T	90T	100T
說明	T代表齒數

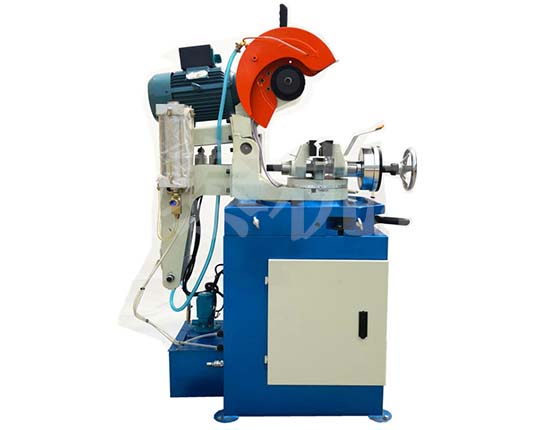

型號：MC-315A手動切管機（金屬圓鋸機）
MC-315A手動型金屬圓鋸機是本公司系列圓鋸機中的一種經濟實惠型，具有操作簡單、噪音低、無粉塵污染、切口內外無毛刺，并可作90o正切以及各種角度的斜切等特點。

工件截面形狀	正切90o	斜切45o
○	Φ90	Φ75
□	90×90	55×55
∟	70×90	75×85
	60×110	50×90
●	?25	?20
■	?25	?20

2、夾緊最大夾持：110mm。
3、適用鋸片：≤HHSΦ250- 315 內孔Φ32-2-Φ10/PCD63銷孔
4、主軸電機功率： 2.4/3.0KW/380V/50HZ
5、冷卻泵電機：AB-25/90W
6、機器外形（長×寬×高）：650×900×1250mm
7、機器重量：220KG
